제품 상세 정보:
|
| 밸브 종류: | API 6A 확장 게이트 밸브 | 크기: | 2-1/16인치 |
|---|---|---|---|
| 작동 압력: | 5000PSI(34.5MPa) | 제품 사양 수준: | PSL3 |
| 온도 등급: | EE-NL(-46°C~121°C) | 물질류: | EE(사워 서비스) |
| 연결 종료: | API 6A 플랜지형(6BX 플랜지) | 본체 재질: | AISI 4130 단조 합금강 |
| 게이트 디자인: | 도관을 통해 이중 씰 확장 | 작업: | 그리스 피팅이 있는 핸드휠 |
| 보닛형: | 볼트 체결식 보닛 | 테스트 표준: | API 6A 부록 F |
| 강조하다: | API 6A 플랜지 웰헤드 게이트 밸브,2-1/16 인치 5000 PSI 게이트 밸브,PSL3 EE-NL 이중 밀폐 확장 게이트 |
||

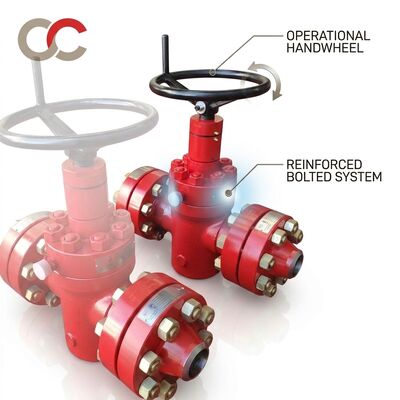

이 API 6A 플랜지 웰헤드 게이트 밸브는 웰헤드 어셈블리, 크리스마스 트리, 스코크 매니폴드 및 흐름 라인 격리 등 상류 석유 및 가스 표면 응용 프로그램에 특별히 제작되었습니다.5000 PSI (34.5 MPa) 작업 압력과 PSL3 품질 요구 사항, 밸브는 전류 및 하류 방향 모두에서 긍정적 인 기계적 밀폐를 제공하는 확장 가능한 이중 밀폐 게이트 디자인을 갖추고 있습니다.API 6BX 플랜지 끝을 가진 2-1/16 인치 명목 구멍은 API 6A 21 에디션 사양에 완전히 적합합니다EE-NL 온도 클래스와 EE 재료 클래스는 -46 °C에서 121 °C의 온도에서 산성 서비스 환경 (NACE MR0175) 에서 신뢰할 수있는 성능을 보장합니다.
| 매개 변수 | 사양 |
|---|---|
| 밸브 유형 | API 6A 확장 게이트 밸브 |
| 명목 크기 | 2/16 인치 |
| 작업 압력 | 5000 PSI (34.5 MPa) |
| 제품 사양 수준 | PSL3 |
| 온도 클래스 | EE-NL (-46°C ~ + 121°C) |
| 재료 클래스 | EE (NACE MR0175을 준수) |
| 연결 종료 | API 6BX 플랑자형, RTJ (반지형 관절) |
| 시체 재료 | AISI 4130 금속 합금 강철 (75K 출력) |
| 본트 재료 | AISI 4130 금속 합금 금속 |
| 게이트 재료 | AISI 4130 전극적 니켈 접착 |
| 좌석 재료 | AISI 4130 텅프렌 탄화물 코팅 |
| 줄기물질 | AISI 4140 전극적 니켈 접착 |
| 밀봉 재료 | HNBR / FKM (Viton) / PTFE 옵션 |
| 포장재 | PTFE / 그래피트 쉐브론 링 세트 |
| 설계 표준 | API 6A, 21판 |
| 시험 표준 | API 6A 부록 F (수정 + 가스) |
Q: API 6A 밸브의 PSL2와 PSL3의 차이점은 무엇입니까?
A: PSL3는 모든 압력을 포함하는 부품의 100% 볼륨 NDE (UT 또는 RT), 최소 설계 온도에서 Charpy V-notch 충돌 테스트를 포함하여 훨씬 엄격한 품질 통제를 요구합니다.더 엄격한 물질 화학 통제와 완전한 추적성PSL3는 일반적으로 실패 결과가 심각한 중요한 우물 머리와 크리스마스 트리 응용 프로그램에 지정됩니다.
Q: 이 밸브는 H2S (산) 서비스에서 사용할 수 있습니까?
A: 네, NACE MR0175/ISO 15156 준수와 EE 재료 클래스는 우리의 API 6A 게이트 밸브에 표준입니다.모든 압력 함유 및 압력 조절 부품은 황화물 스트레스 균열에 대한 저항성을 보장하기 위해 경화 시험 (HRC 22 최대) 을 통과합니다..
질문: 제3자 검사 서비스를 제공하십니까?
A: 예, 우리는 증인 검사, 재료 검증, 그리고 우리의 시설에서 최종 검사를 위해 Bureau Veritas, SGS, TUV, DNV를 포함한 모든 주요 제3자 검사 기관과 조정합니다.검사 기관은 모든 테스트 문서에 스탬프를 찍고 서명 할 수 있습니다.
