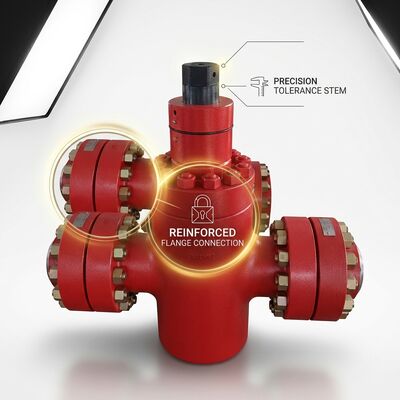

탄소 강철 OS&Y 플랜지드 게이트 밸브 WCB 8 인치 600LB API 600 볼트 된 본트 기어 작동 파이프 라인

탄소강 OS&Y 플랜지 게이트 밸브 8" 600LB WCB

제품소개

이 API 600 탄소강 OS&Y 플랜지 게이트 밸브는 산업용 파이프라인 격리 응용 분야에 사용되는 제품입니다. 8인치 공칭 내경과 클래스 600LB 압력 등급을 갖춘 ASTM A216 WCB 주조 탄소강 본체는 석유 운송, 정유 공정 라인, 가스 분배, 수처리 및 일반 산업 배관에서 안정적인 온-오프 서비스를 제공합니다. 외부 나사 및 요크(OS&Y) 설계는 스템 높이를 통해 밸브 위치를 명확하게 표시하는 동시에 스템 나사산을 공정 유체 노출로부터 보호합니다. 베벨 기어 작동기는 더 큰 보어 크기의 원활한 작동에 필요한 기계적 이점을 제공합니다. 모든 밸브는 1500 PSI의 정수압 쉘 테스트와 API 598에 따른 시트 테스트를 거칩니다.

주요 특징 및 특징

• OS&Y 상승 줄기 디자인:외부 스템 나사산과 상승 스템 표시기는 밸브 위치를 시각적으로 확실하게 확인해줍니다. OS&Y 구성은 나사산을 공정 유체로부터 격리하여 스템/슬리브 나사산 인터페이스의 부식 및 마모를 방지합니다.
• 유연한 웨지 게이트:일체형의 유연한 웨지 설계는 안정적인 차단을 위해 전체 둘레에 균일한 시트 접촉을 유지하면서 열팽창 및 파이프 응력으로 인한 사소한 본체 왜곡을 수용합니다.
• 베벨 기어 연산자:완전 밀폐형 그리스 윤활 베벨 기어박스는 핸드휠 림 힘을 8인치 이상의 밸브에 적합한 수준으로 감소시키는 동시에 위치 표시 및 조정 가능한 이동 정지 기능을 제공합니다.
• 나선형 상처 보닛 개스킷:유연한 흑연 필러 나선형 상처 개스킷이 포함된 SS316L은 전체 압력 온도 범위에 걸쳐 안정적인 보닛 밀봉을 제공하고 토크 재조정 없이 열 사이클링을 수용합니다.
• 하드페이싱이 포함된 일체형 바디 시트:본체 주물에 직접 가공된 시트는 압입되거나 나사산이 있는 시트 링으로 인한 잠재적인 누출 경로를 제거합니다. Stellite 6 하드페이싱은 높은 주기의 응용 분야에 부식 저항성을 제공합니다.
• API 600 준수 벽 두께:본체 벽 두께는 긴 서비스 수명을 위해 API 600에 따른 추가 부식 허용과 함께 ASME B16.34 최소 요구 사항을 초과합니다.

우리를 선택하는 이유

• API 600 라이센스를 받은 제조업체:당사의 주조 및 가공 시설은 API 600 라이센스를 보유하고 있어 모든 주강 게이트 밸브가 정유소 및 파이프라인 게이트 밸브에 대해 가장 널리 인정되는 국제 표준을 충족하도록 보장합니다.
• 사내 주조소 및 기계 공장:주조부터 최종 조립까지 수직 통합을 통해 완벽한 품질 관리가 가능하고 제조 효율성을 통해 가격 경쟁력을 확보할 수 있습니다.
• 방사선 검사 가능:밸브 본체 주물은 주조 무결성 검증이 요구되는 중요한 응용 분야에 대해 ASME B16.34 특수 클래스 요구 사항에 따라 RT 검사와 함께 제공될 수 있습니다.
• 대규모 재고 프로그램:클래스 150-600의 일반적인 크기(2"-12")는 즉각적인 배송을 위해 창고 재고에 보관되어 공장 처리 및 긴급 교체를 지원합니다.
• OEM 및 개인 상표:우리는 맞춤형 명판, 페인팅 사양 및 문서 패키지를 통해 밸브 유통업체 및 EPC 계약업체를 위한 OEM 제조 및 개인 라벨 포장을 제공합니다.

기술적인 매개변수 테이블

FAQ

Q: OS&Y와 NRS(비상승 스템) 게이트 밸브의 차이점은 무엇입니까?
A: OS&Y 밸브에서는 스템이 열릴 때 핸드휠 위로 올라가서 명확한 시각적 위치 표시를 제공하고 스템 나사산을 공정 유체로부터 분리합니다. NRS 밸브에는 게이트에 나사산이 있는 스템이 있으며 회전하지만 올라가지는 않습니다. 더 컴팩트하지만 스템 나사산이 공정 유체에 노출되어 부식성 또는 고온 서비스에 적합하지 않습니다. OS&Y는 신뢰성과 유지 관리 이점으로 인해 산업 및 정유 응용 분야에 선호됩니다.

Q: 8인치 밸브에 기어작동기가 필요한 이유는 무엇입니까?
A: 클래스 600LB에서 8인치 게이트 밸브는 전체 차압에서 작동하려면 약 80-120Nm의 토크가 필요합니다. 베벨 기어박스는 핸드휠 림 힘을 360N(36kg) 미만으로 줄여줍니다. 이는 수동 작동 시 ISO 5210에 따라 권장되는 최대값입니다. 기어박스가 없으면 라인 압력에 대해 밸브를 작동하는 것이 대부분의 작업자에게 물리적으로 불가능합니다.

Q: 이 밸브를 스로틀링이나 흐름 제어에 사용할 수 있습니까?
A: 게이트 밸브는 완전 개방형 또는 완전 폐쇄형 서비스용으로 설계되었으므로 스로틀링용으로 사용해서는 안 됩니다. 부분적으로 열리면 게이트와 시트 전체에 고속 흐름이 발생하여 진동, 침식 및 조기 시트 손상이 발생합니다. 흐름 제어 응용 분야의 경우 당사의 글로브 또는 제어 밸브 제품 라인을 고려하십시오.
