제품 상세 정보:
|
| 밸브 종류: | 도관 확장 게이트 밸브, 슬래브 게이트를 통해 | 크기: | 4인치(DN100) |
|---|---|---|---|
| 압력 클래스: | 클래스 1500LB(PN250) | 본체 재질: | ASTM A516 Gr70 + AISI 4130 트림 |
| 본체 건설: | 완전 용접/볼트 체결 본체 옵션 | 연결 종료: | 맞대기 용접(BW)/RF 플랜지 옵션 |
| 게이트 디자인: | PTFE 시트가 있는 평행 확장 게이트 | 보어 유형: | 완전 보어(도관을 통해) |
| 작업: | 핸드휠이 있는 기어 작동기 | 디자인 표준: | API 6D / ASME B16.34 |
| 화재 안전 인증: | API 6FA / BS 6755 파트 2 | ||
| 강조하다: | A516 Gr70 확장 게이트 밸브,4 인치 슬랩 게이트 밸브,1500LB 고압 게이트 밸브 |
||

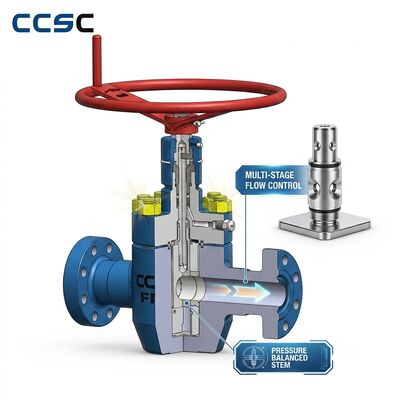

이 유도 확장 게이트 밸브는 슬라브 게이트 밸브로도 알려져 있으며, 장거리 석유 및 가스 전송 파이프 라인에서 중요한 파이프 라인 격리 서비스를 위해 설계되었습니다.4인치 클래스 1500LB 밸브는 완전히 열릴 때 게이트 열기가 내부 파이프 지름과 정확하게 일치하는 파이프 디자인을 통해 전체 구멍을 갖추고 있습니다, 제로 흐름 제한을 보장하고 파이프 라인 검사 가이드 (돼지) 및 청소 도구의 방해받지 않는 통과를 허용합니다.평행 확장 게이트 메커니즘은 선 압력을 사용 하 여 하류 좌석 밀폐를 활성화 하는 동안 기계적 윙 작용은 긍정적 인 상류 밀폐를 제공합니다API 6D를 준수하는 이 밸브는 원유 파이프 라인, 천연 가스 전송, 정제 제품 라인 및 지하 저장 동굴 격리용에 이상적입니다.
| 매개 변수 | 사양 |
|---|---|
| 밸브 유형 | 유도 확장 게이트 밸브 (스랩 게이트) 를 통해 |
| 크기 | 4인치 (DN100) |
| 압력급 | 클래스 1500LB (PN250) |
| 시체 재료 | ASTM A516 Gr70 도장/접속 탄소강 |
| 게이트 재료 | AISI 4130 ENP 코팅이 있는 합금강 |
| 좌석 종류 | 금속 지원으로 스프링에너지 PTFE 입술 봉쇄 |
| 좌석 재료 | 25% 유리 채소 (나일론/PEEK 옵션) 와 Virgin PTFE |
| 연결 종료 | ASME B16에 따른 엉덩이 용접25, BW는 표준으로 끝납니다. |
| 도공형 | 튜브 를 통해 꽉 찼다 |
| 운영 | 베블 기어 오퍼레이터 (장치, 기름유연) |
| 줄기물질 | AISI 4140 ENP + PTFE 코팅 |
| 시체 디자인 | 두 조각의 볼트 된 몸체와 나선 상처 가스켓 |
| 하위 구멍 / 배수 | 1/2 "NPT 플러그 밸브와 출혈 튜브 |
| 설계 표준 | API 6D 24판 / ASME B1634 |
| 방화 안전 | API 6FA/BS 6755 제2부 인증 |
| 수정적 검사 | 껍질: 3750 PSI, 좌석: 2750 PSI (액성) + 80 PSI (가스) |
| 온도 범위 | -46°C ~ +121°C (표준 PTFE), 최대 +200°C (PEEK 옵션) |
질문: 파이프 라인 밸브에 있어서 튜브 튜브 설계가 왜 중요한가?
A: 통로를 통해 밸브 구멍이 열 때 파이프 ID와 정확히 일치하는지 확인합니다. 이것은 다음과 같이 중요합니다. (1) 파이프 라인 청소 및 검사에 돼지가 통과 할 수 있도록,(2) 밸브에서 격동 및 압력 하락을 제거, (3) 밸브 구멍에 퇴적물이 축적되는 것을 방지하고, (4) 다품질 파이프 라인에서 제품 중 혼합을 피합니다.파이프 라인 격리 밸브에 대한 API 6D에 따른 의무 요구 사항입니다..
질문: DBB (Double Block and Bleed) 는 무엇 이며 언제 필요 합니까?
A: DBB는 밸브가 닫히면 전류 및 하류 좌석 모두 독립적인 밀폐를 제공하며, 몸통 구멍은 둘 사이에 환기 / 배수 될 수 있습니다.이것은 유지보수 작업 전에 좌석이 누출되지 않는지 확인 할 수 있습니다.DBB는 OSHA 잠금 / 태그 아웃 규정 및 많은 운영자 안전 표준에 따라 밸브의 하류에있을 작업자가있는 긍정적 인 격리 장치에 필요합니다.
Q: 이 밸브는 어떤 방향에도 설치될 수 있습니까?
A: 통로 게이트 밸브는 수평 또는 수직 파이프 라인 방향에 설치 될 수 있습니다. 수직 스탬프 방향 (스탬프 위쪽으로 향하는) 에 대해서는 표준 구성이 적용됩니다.수평 줄기 지향, 특별한 스탬프 및 액추에이터 지원 고려 사항이 필요합니다
