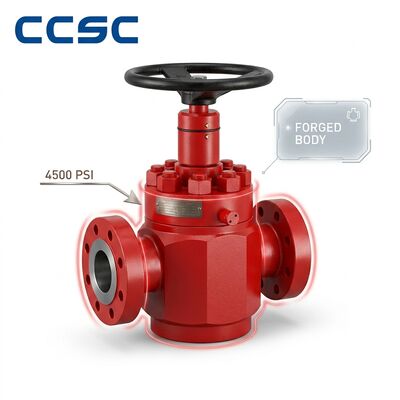

듀플렉스 스테인레스 스틸 고압 게이트 밸브 F51 2 인치 2500LB 부식 저항 해수 화학

이중 스테인리스 스틸 게이트 밸브 F51 2" 2500LB

제품소개

이 듀플렉스 스테인레스강 고압 게이트 밸브는 페라이트계 스테인레스강의 강도와 오스테나이트계 스테인레스강의 내식성을 결합한 ASTM A182 F51(UNS S31803, 1.4462) 듀플렉스 스테인레스강으로 제조됩니다. 2인치 클래스 2500LB 압력 밀봉 보닛 설계는 표준 탄소강 및 316 스테인리스강 밸브가 조기에 고장나는 부식성 고압 환경에서 탁월한 성능을 제공합니다. 이중 미세 구조는 염화물 공식, 틈새 부식 및 염화물 응력 부식 균열(CSCC)에 대한 탁월한 저항성을 제공합니다. 해수 주입 시스템, 해양 플랫폼 상부 배관, 염소 처리 매체를 사용한 화학 처리, 담수화 플랜트 및 해저 생산 장비에 이상적입니다.

주요 특징 및 특징

• 이중 스테인레스 스틸 F51 야금:균형 잡힌 오스테나이트-페라이트 미세 구조(약 50/50)는 표준 316 스테인리스 강의 항복 강도의 두 배를 제공하는 동시에 우수한 염화물 부식 저항성을 제공합니다. PREN(공식 저항 등가수) 33-35는 해수 및 염화물 함유 환경에서 탁월한 공식 저항을 보장합니다.
• 염화물 스트레스 부식 균열 내성:염화물 환경에서 60°C 이상의 CSCC에 매우 취약한 오스테나이트계 316 SS와 달리, 듀플렉스 F51은 염화물 응력 부식 균열에 사실상 면역이므로 뜨거운 바닷물 및 염수 서비스에 선택되는 재료입니다.
• 이중 재질의 압력 밀봉 보닛:본체, 보닛 및 압력 밀봉 개스킷 리테이너를 포함한 모든 압력 함유 구성품은 F51 이중 재료로 제조되어 조립 전체에 걸쳐 완벽한 내식성을 보장합니다.
• 고강도, 더 낮은 무게:듀플렉스 F51(최소 450MPa 이상)의 높은 항복 강도 덕분에 동일한 압력 등급에 대해 316 SS보다 벽 섹션이 더 얇아져 배관 지지 요구 사항을 줄이는 밸브 무게가 더 가벼워졌습니다.
• Stellite 하드페이스 트림:좌석 표면의 Stellite 6 하드페이싱은 듀플렉스 스테인리스강만으로는 달성할 수 없는 내마모성을 제공하여 고압 차동 조건에서 작동 중 고착을 방지합니다.
• 페라이트 함량 확인됨:듀플렉스 재료의 모든 열은 ASTM E562에 따라 포인트 카운트 방법에 따라 페라이트 함량(35-55% 목표)을 검증하여 최적의 부식 및 기계적 특성을 위한 정확한 상 균형을 보장합니다.

우리를 선택하는 이유

• 전문 듀플렉스 제조:우리는 특히 듀플렉스 및 슈퍼 듀플렉스 스테인리스강을 위한 전용 툴링, 가공 매개변수 및 용접 절차를 유지하여 탄소강 가공으로 인한 오염을 방지합니다.
• 완벽한 자재 추적성:화학 분석(PREN 계산 포함), 기계적 특성(인장, 항복, 신장, 경도), -46°C에서의 샤르피 충격, 페라이트 함량 및 ASTM A923 방법 C에 따른 입계 부식 테스트를 포함한 전체 EN 10204 3.2 재료 인증.
• NORSOK M-650 자격:당사의 이중 밸브 재료 및 제조 공정은 NORSOK M-650 표준에 적합하며 노르웨이 해양 석유 및 가스 운영업체의 엄격한 요구 사항을 충족합니다.
• PMI 검증:모든 듀플렉스 밸브는 XRF 분석을 사용하여 정확한 재료 식별을 거쳐 올바른 합금 화학을 확인함으로써 표준 스테인리스강 등급과 재료가 혼동될 위험을 제거합니다.

기술적인 매개변수 테이블

FAQ

Q: 언제 316 스테인리스 스틸 대신 듀플렉스 F51을 지정해야 합니까?
A: (1) 316 SS가 구멍이 뚫릴 수 있는 25°C 이상의 해수 또는 기수, (2) 316 SS가 CSCC 실패 위험이 있는 60°C 이상의 염화물 함유 환경, (3) F51의 더 높은 강도로 인해 더 가벼운 밸브 무게가 가능한 고압 시스템, 또는 (4) 듀플렉스 재료의 더 높은 경도로 인해 내식성과 침식 저항이 모두 필요한 환경과 관련된 응용 분야에 F51 듀플렉스를 지정하십시오. F51(33-35) 대 316 SS(24-26)의 PREN은 향상된 염화물 저항성을 정량화합니다.

Q: 듀플렉스 밸브가 해저 응용 분야에 적합합니까?
A: 예, F51 이중 게이트 밸브는 얕은 물 해저 응용 분야에 적합합니다. 심해(>300m) 해저의 경우 깊이에서 향상된 피팅 저항을 위해 슈퍼 듀플렉스 F55(UNS S32760, PREN > 40)를 권장합니다. 해저 인증 프로그램에 전체 고압산소 테스트 기능을 사용할 수 있습니다.

Q: 맞대기 용접 끝부분의 현장 설치에는 어떤 특별한 용접 절차가 필요합니까?
A: 듀플렉스 스테인리스강은 제어된 열 입력(0.5-2.5 kJ/mm), 층간 온도 제어(최대 150°C) 및 적절한 용가재 선택(F51의 경우 ER2209)이 필요합니다. 우리는 자세한 WPS 문서를 제공하고 현장 용접 계약자 자격을 위한 용접 절차 자격 쿠폰을 제공할 수 있습니다.
