제품 상세 정보:
|
| 크기: | 2-1/16" – 4-1/16" | 작동 압력: | 5,000 - 10,000 psi |
|---|---|---|---|
| 액추에이터 유형: | 복동식 유압식, 안전 장치 닫기 | 유압 공급 압력: | 1,500 – 3,000psi |
| 물질류: | AA-HH | 작동 온도: | 75°F – 350°F |
| 보어 유형: | 도관을 통한 완전 보어 | 처리 유형: | 단조 |
| PSL: | 1-4 | PR: | 1-2 |
| 연결 종료: | 플랜지된 RTJ | ||
| 강조하다: | 수압 API 6A 게이트 밸브,금속 고압 관 밸브,원격 우물머리 제어 밸브 |
||

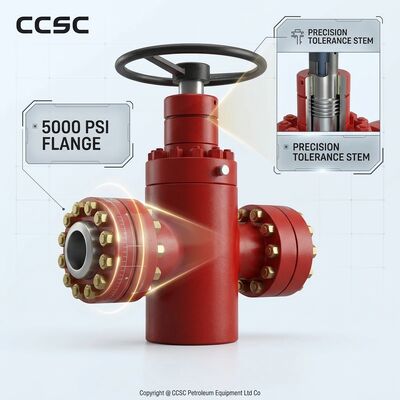

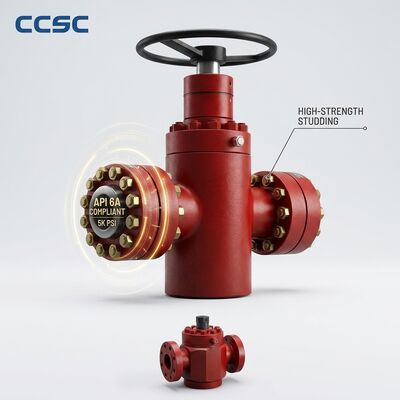

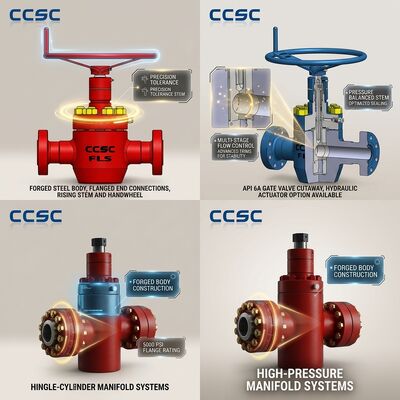

CCSC 유압 작동 API 6A 압력 씰 게이트 밸브는 풀 보어, 스루 컨듀잇 FLS 설계로, 중요 유정 헤드, 초크 매니폴드 및 해저 서비스에서 안정적인 원격 제어를 위해 엔지니어링되었습니다. 단조 강철 본체와 보닛은 이중 작동 유압 액추에이터와 결합되어 밸브를 제어 패널 또는 플랫폼 ESD 시스템에서 신속하게 열고 닫을 수 있으며, 압력 작업 중 작업 인원을 유정 헤드에서 멀리 떨어뜨립니다. 전체 어셈블리는 API 6A에 따라 제조 및 테스트되며, 쉘 정수압 테스트, 시트 테스트 및 고압 가스 씰 테스트를 포함하며, 선적 전에 모든 밸브에 대한 성능 검증이 문서화됩니다.
압력 씰 보닛 형상은 라인 매체를 사용하여 보닛 씰을 작동시킵니다. 내부 압력이 증가함에 따라 보닛 링 조인트에 대한 씰링력이 비례적으로 증가하여, 밸브가 심각한 차단 조건에 노출될 때 설계가 자연스럽게 더 강해집니다. 게이트와 시트, 시트와 본체, 스템 백시트 인터페이스의 금속 대 금속 씰링과 결합하여, 밸브는 개방 및 폐쇄 위치 모두에서 견고한 압력 포함 장벽을 제공하며 생산, 주입, 유정 테스트 및 작업 적용에 적합합니다.
주요 특징| 매개변수 | 사양 |
|---|---|
| 보어 크기 | 2-1/16인치 ~ 4-1/16인치 |
| 작동 압력 | 5,000 psi ~ 10,000 psi |
| 액추에이터 유형 | 이중 작동 유압, 안전 폐쇄 가능 |
| 유압 공급 압력 | 1,500 psi ~ 3,000 psi |
| 재질 등급 | AA ~ HH |
| 작동 온도 | 75°F ~ 350°F |
| 제품 사양 수준 | PSL 1 ~ 4 |
| 성능 요구 사항 | PR 1 ~ 2 |
| 단부 연결 | API 6A에 따른 플랜지형, 링 조인트 또는 옵션 클램프 허브 |
이 유압 작동 게이트 밸브는 표면 및 해저 유정 헤드 크리스마스 트리, 생산 매니폴드, 초크 매니폴드, 테스트 매니폴드 및 비상 차단 시스템에 널리 적용되며, 밸브는 원격 위치에서 작동해야 합니다. 일반적인 용도로는 석유 및 가스 생산 플랫폼, 무인 위성 유정, 물 주입 스테이션, 가스 리프트 분배 시스템 및 고압 유선 격리가 포함됩니다. 액추에이터는 개방 및 폐쇄 위치 피드백을 갖춘 프로그래머블 로직 컨트롤러 기반 제어 시스템에 연결될 수 있으며, 풀 보어 설계는 유로를 제한 없이 유지하여 밸브가 와이어라인 및 코일 튜빙 작업에도 동등하게 적합합니다.
포장 및 품질 보증각 밸브는 깨끗한 작업 환경에서 조립되며, 쉘 정수압 테스트, 양방향 시트 누설 테스트 및 지정 시 고압 가스 씰 테스트를 포함하는 완전한 테스트 시퀀스를 거칩니다. 테스트 보고서, 재질 인증서 및 추적성 문서는 모든 압력 포함 부품에 대해 컴파일됩니다. 그런 다음 밸브는 건조제 보호, 플랜지 보호기 및 볼트로 고정된 합판 상자로 수출 준비되며, 액추에이터는 맞춤형 방수 커버로 보호됩니다. CCSC는 요청 시 NACE 준수, 용접 절차, 양성 재질 식별 보고서 및 제3자 검사 참석을 포함하는 전체 문서 패키지를 공급할 수 있습니다.
담당자: Mr. Jason
전화 번호: +86 18672866805
