유압 작동식 조절식 초크 밸브 API 6A 원격 흐름 제어 10000psi 안전 장치 위치 피드백

CCSC 유압 작동식 조절 초크 밸브는 수동 조절이 비현실적이거나 안전하지 않은 웰헤드 및 초크 매니폴드 설치에 원격, 반복 가능한 유량 제어를 제공합니다. 이 밸브는 검증된 니들 타입 조절 초크와 유압 액추에이터를 결합하여 제어 신호에 따라 스템을 정밀하게 위치시키므로 원격 패널, 공정 제어기 또는 비상 차단 시스템에서 초크 개방을 변경할 수 있습니다. 이 어셈블리는 API 6A 및 API 16C 규정에 따라 제조되었으며, 설치의 안전 철학에 맞게 안전 개방 또는 안전 차단 액추에이터 구성으로 제공됩니다.

액추에이터가 수동 작업이 아닌 유압으로 구동되기 때문에, 인력이 고압 영역에 노출되지 않고 매니폴드가 최대 작동 압력 하에서도 초크를 조절할 수 있습니다. 통합된 위치 피드백 송신기는 실제 스템 위치를 제어실로 보고하므로, 운영자는 추정값에 의존하는 대신 항상 실제 초크 개방을 알 수 있습니다. 이러한 원격 작동 및 위치 피드백의 조합은 이 밸브를 현대 자동화된 웰 테스트 및 생산 최적화 시스템의 필수 구성 요소로 만듭니다.

• 유압 원격 작동: 1,500 psi에서 3,000 psi까지의 유압 공급 압력으로 구동되는 부드럽고 강력한 스템 위치 지정.
• 안전 구성: 설치별 안전 로직에 맞게 스프링 리턴 기능이 있는 안전 차단 또는 안전 개방으로 제공됩니다.
• 위치 피드백: 선형 위치 송신기는 제어 시스템에 초크 개방의 실시간 측정을 제공합니다.
• ESD 인터페이스 준비: 액추에이터는 비상 차단 신호에 직접 응답하여 필요 시 신속한 웰 격리를 수행합니다.

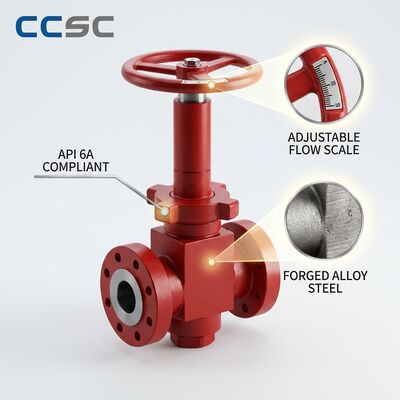

• 검증된 니들 트림: 텅스텐 카바이드 니들과 시트는 높은 압력 강하에서도 정확한 유량 제어 및 침식 저항성을 제공합니다.

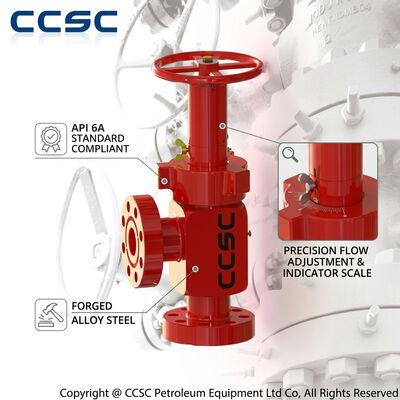

• 단조 합금강 본체: 품질 단조품으로 제작된 압력 포함 엔벨로프와 완전한 재료 추적성.
• 수동 오버라이드: 핸드휠 오버라이드는 시운전 중 또는 유압 전원이 없을 때 로컬 작동을 허용합니다.

유압 작동식 조절 초크 밸브는 무인 플랫폼 웰헤드, 원격 육상 위치, 자동 초크 매니폴드 및 중앙 제어실에서 유량을 조절해야 하는 공정 시설에 지정됩니다. 목표 웰헤드 압력을 유지하기 위해 초크를 지속적으로 조절하는 생산 최적화 방식, 변화하는 유량 조건에 신속하게 대응해야 하는 다상 유량 계량 스키드, 그리고 압력 스파이크로부터 저수지를 보호하는 주입 시스템에 사용됩니다. 이 밸브는 엔지니어가 분리 장치를 원격으로 모니터링하는 동안 초크 변경 프로그램이 자동으로 실행되는 웰 테스트 캠페인에서도 마찬가지로 유용합니다.

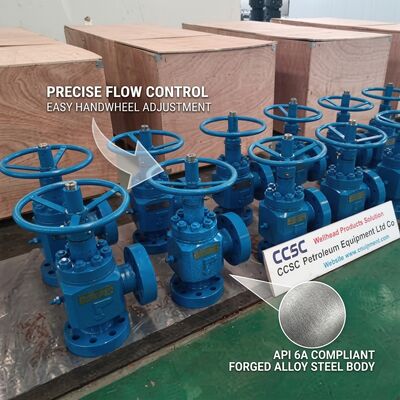

각 유압 작동식 초크 밸브는 밸브 본체 및 트림에 대한 전체 압력 테스트와 스트로크 확인, 안전 응답 시간 및 위치 피드백 보정을 포함한 액추에이터 기능 테스트를 받습니다. 테스트 인증서는 일련 번호에 대해 발행되며 전체 장치의 재료 문서와 함께 보관됩니다. 수출 전에 밸브는 테스트 유체를 배출하고, 액추에이터 포트는 플러그로 막고, 어셈블리는 전용 합판 상자에 넣어 습기 및 기계적 손상으로부터 보호됩니다. CCSC는 설치 도면, 유압 스키매틱 문서 및 제어 시스템 인터페이스에 대한 시운전 지침으로 장비를 지원합니다.
